Описание работы и устройство АКПП (часть 2)

  1. Понятие автоматической трансмиссии
  2. Гидротрансформатор
  3. Планетарные ряды
  4. О тормозах и фрикционах
  5. Гидравлическая система автоматической трансмиссии
  6. Переключение передач в АКП
  7. Механизмы подстройки давления
  8. Дополнительные механизмы в АКП.
  9. Особенности автоматической трансмиссии с электронными средствами управления и контроля ( ЭУ-трансмиссия).

6. Осуществление автоматического переключения передач в АКП.

В разделе "О тормозах и фрикционах" уже объяснялось, что изменение передаточного числа планетарного ряда, то есть переключение передач, осуществляется путём блокирования и разблокирования различных элементов планетарного ряда с помощью тормозных лент и фрикционов. В зависимости от условий вождения, заданных водителем путём выбора определённого положения ручного клапана, клапаны переключения передач приводят в действие тормоза и фрикционы, которые блокируют (разблокируют) необходимые для включения (выключения) конкретной передачи элементы планетарного ряда АКП ( рис. 25)

Рис. 25.

1. Маховик двигателя. 5. Задний фрикцион. 9. Сателлит. 13. Выходная шестерня.
2. Гидротрансформатор. 6. Соединительный элемент. 10. Тормоза заднего хода и пониженной передачи. 14. Шестерня холостого хода.
3. Передний фрикцион. 7. Эпицикл. 11. Водило (заднее). 15. Парковочная шестерня.
4. Тормозная лента. 8. Водило (переднее). 12. Обгонная муфта. 16. Масляный насос.

В таблице, приведенной ниже, показано, какие в общем случае тормоза и фрикционы задействуются при выборе определённого положения ручного клапана, при включении различных скоростей, а также передаточное отношение в трансмиссии при включении разных передач (задействованные элементы отмечены знаком " + "):

Положение ручного клапана и включён-
ные передачи

Передаточ-
ное отношение
в трансмис-
сии
Фрикцион Тормоз пониженной и передачи заднего хода Сервопривод тормозной ленты Обгонная муфта
передний задний включен выключен

P

- +

R

2,400 + + +

N

-

D

1 2,841 + +
2 1,541 + +
3 1,000 + + +

2

1,541 + +

1

2 1,541 + +
1 2,841 + +

Теперь рассмотрим на общем примере вкратце работу гидравлической системы трансмиссии при включении различных передач.

Положение D (1 - я передача).
При выборе водителем положения D ручного клапана линейное давление масла, нагнетаемое масляным насосом, подаётся от линии 7 в линию 1 (рис. 26) и прикладывается к заднему фрикциону, включая его. Включённый задний фрикцион и обгонная муфта обеспечивают блокировку элементов планетарного ряда, необходимых для включения данной передачи.

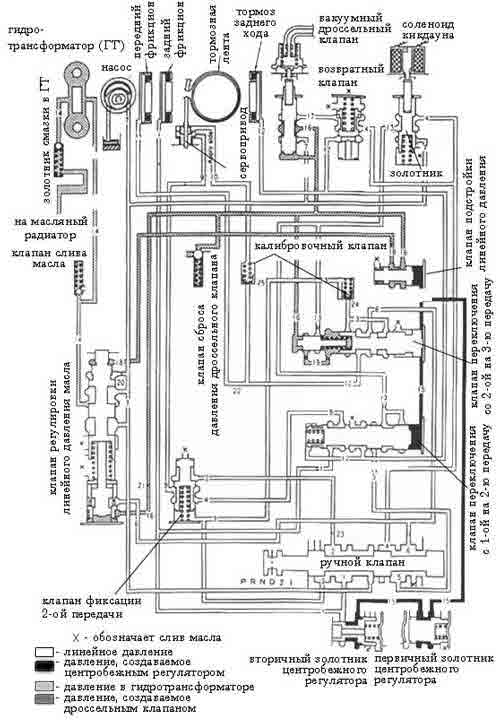

Рис. 26. Работа гидравлической системы автоматической трансмиссии при включении 1-й передачи.

Положение D (2 - я передача).
Когда скорость автомобиля увеличивается, увеличивается давление, создаваемое регулятором, что приводит к включению клапана переключения 1 - 2 передачи. При включении этого клапана линейное давление от линии 1 (рис. 27) через линии 8 и 9 подаётся в полость включения сервопривода тормозной ленты. При зажатии тормозной ленты соединительный элемент блокируется на корпус АКП.

Рис. 27. Работа гидравлической системы автоматической трансмиссии при включении 2-й передачи.

Положение D (3 - я передача).
С дальнейшим увеличением скорости автомобиля давление, создаваемое регулятором, становится достаточным для включения клапана переключения 2 - 3 передачи. При включении этого клапана линейное давление через линии 3 и 10 прикладывается к переднему фрикциону и в полость выключения сервопривода тормозной ленты (рис. 28). Тормозная лента отпускается, блокировку необходимых элементов планетарного ряда осуществляют передний и задний фрикционы.

Рис. 28. Работа гидравлической системы автоматической трансмиссии при включении 3-й передачи.

Примечание. Приведенный пример носит общий характер. Для каждой конкретной АКП характерны свои передаточные отношения при переключении передач, свои тормоза, фрикционы и элементы планетарных рядов, которые обеспечивают включение (выключение) каждой передачи.

Принцип действия клапана переключения передач.

В зависимости от условий вождения автомобиля АКП выполняет те же самые операции, что и водитель при вождении автомобиля с обычной коробкой передач, то есть включает повышенную передачу при разгоне автомобиля, включает пониженную передачу при торможении автомобиля, преодолении им крутых подъёмов или при перевозке автомобилем больших грузов.

В гидравлической системе АКП механизмом, который непосредственно осуществляет переключение передач, является клапан переключения передач. В 3 - скоростной АКП таких клапанов 2: переключения с 1 - ой на 2 - ю и переключения со 2 - ой на 3 - ю передачу. В 4 - скоростной АКП к упомянутым двум клапанам добавляется третий: переключения с 3 - й на 4 - ю передачу. Рассмотрим принцип действия клапана переключения передач.

Предположим, что дроссельная заслонка двигателя открыта на определённый угол и автомобиль движется на низкой передаче. При этой передаче суммарная составляющая силы пружины Fa, давления, создаваемого дроссельным клапаном Fb и линейного давления Fc, прикладываемых к золотнику клапана переключения передач, вынуждает его перемещаться вправо (рис.29). При увеличении скорости автомобиля пропорционально увеличивается давление Fd, создаваемое центробежным регулятором, которое, преодолевая суммарное воздействие сил Fa, Fb и Fc, вынуждает золотник перемещаться влево. При определённой величине давления Fd золотник переместится влево настолько, что откроется канал, через который линейное давление масла поступит к исполнительным механизмам (тормозам и фрикционам), включающим следующую повышенную передачу. Как только скорость автомобиля уменьшится, давление Fd, создаваемое центробежным регулятором, также уменьшится и золотник клапана под действием сил Fa, Fb и Fc снова переместится вправо, перекрывая канал для линейного давления масла. Повышенная передача выключится.

При торможении автомобиль переходит на пониженную передачу на скорости, которая примерно на 5 км/ч меньше скорости перехода от данной пониженной передачи на следующую повышенную. Это улучшает управляемость автомобилем и снижает расход топлива.

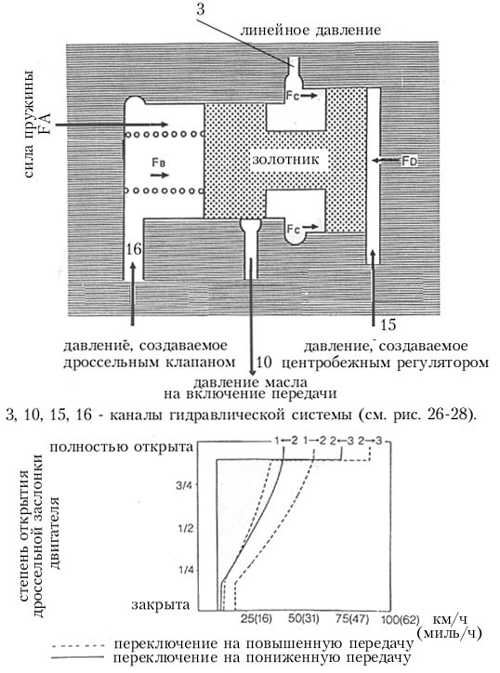

Рис. 29. Принцип действия клапана переключения передач.

7. Механизмы подстройки давления в гидравлической системе автоматической трансмиссии.

1) Клапан подстройки линейного давления масла (pressure modifier valve).

Крутящий момент, передаваемый фрикционами трансмиссии при разгоне автомобиля, отличается от момента, передаваемого при движении с постоянной скоростью. Давление масла, необходимое для включения фрикциона при постоянной скорости автомобиля, меньше давления, необходимого для включения фрикциона при разгоне автомобиля.

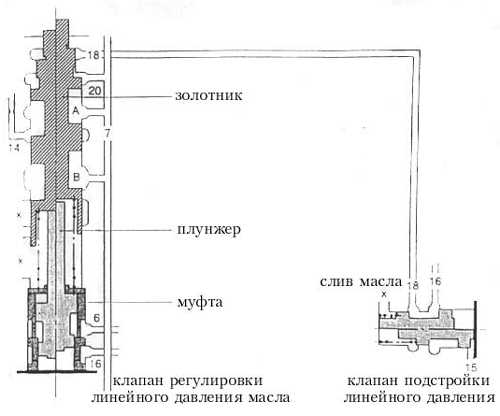

Для создания необходимого давления в гидравлической системе используется клапан подстройки линейного давления (рис.30), подстраивающий линейное давление до нужной величины. Когда давление 15, создаваемое центробежным регулятором и воздействующее на правую сторону золотника клапана подстройки давления, невелико, давление 16, создаваемое дроссельным клапаном плюс сила пружины, вынуждает золотник клапана подстройки перемещаться вправо. В результате, проход масла из магистрали 16 (давление дроссельного клапана) в магистраль 18 (линейное давление) перекрыт. С увеличением скорости автомобиля увеличивается давление 15 центробежного регулятора. Давление 15 преодолевает давление 16 дроссельного клапана и силу пружины и перемещает золотник клапана подстройки давления влево. Давление 16 поступает в магистраль 18 и, воздействуя на верхнюю часть клапана регулировки давления масла, уменьшает линейное давление масла 7.

Как только скорость автомобиля и давление 15 центробежного регулятора уменьшаются, сила пружины и давление 16 дроссельного клапана преодолевают давление 15 и золотник клапана подстройки давления масла снова перемещается вправо. Масло, создающее давление 18 дроссельного клапана, идёт на слив через секцию пружины. Итак, золотник клапана подстройки линейного давления перемещается только тогда, когда давление центробежного регулятора больше давления дроссельного клапана.

Рис. 30.

2) Аккумулятор (accumulator).

Поршень аккумулятора уменьшает удары при переключении передач, когда включаются фрикционы или тормозная лента. Обычно линейное давление воздействует на удерживающую сторону поршня, вынуждая его прижиматься вниз (рис. 31). Когда линейное давление прикладывается к упомянутым фрикционам и тормозу, оно одновременно воздействует на рабочую поверхность поршня, вынуждая его подниматься вверх. Часть энергии масла при этом теряется, что и смягчает удары при переключении передач.

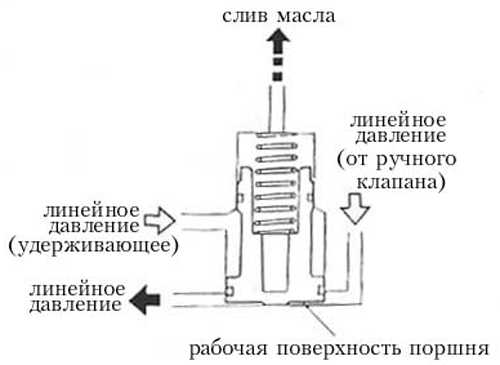

Рис. 31. Принцип действия аккумулятора.

3) Соленоид кикдауна (kickdown solenoid).

Соленоид кикдауна приводится в действие при резком нажатии водителем педали газа. Когда водитель быстро и полностью нажимает на педаль газа, переключатель соленоида замыкается ею (рис. 32). Напряжение подаётся на соленоид, благодаря чему шток соленоида выдвигается наружу, открывая так называемый клапан кикдауна. Линейное давление 7 подаётся в линию 13 и включает клапаны переключения 1 - 2 и 2 - 3 передач. При отпускании педали соленоид обесточивается и в таком состоянии шток соленоида и клапан кикдауна удерживаются пружиной таким образом, что проход между линиями 4 и 13 открыт, а между линиями 7 и 13 закрыт (см. рис. 28). Линейное давление 4 в этом случае через канал 13 подаётся на клапаны переключения 1 - 2 и 2 - 3 передачи, где оно преодолевает давление 15 центробежного регулятора. В результате в АКП происходит переключение с высшей передачи на низшую (см. принцип работы клапана переключения передач в разделе "Переключение передач в АКП").

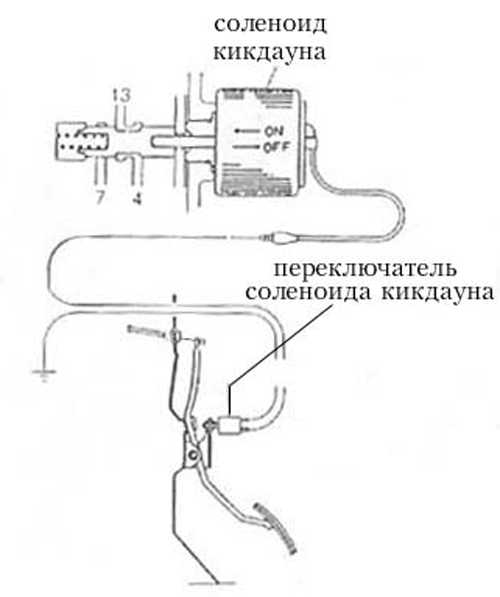

Рис. 32. Соленоид кикдауна.

8. Дополнительные механизмы в АКП.

1) Переключатель блокировки зажигания (inhibitor switch).

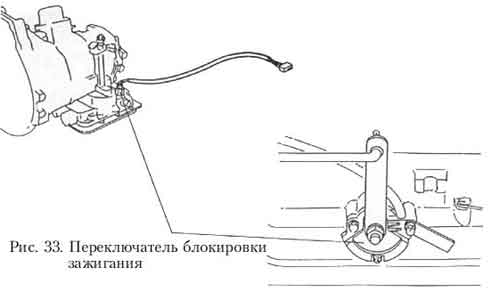

Переключатель блокировки зажигания (рис. 33) механически связан с рычагом переключения передач и является частью электрической цепи включения стартера двигателя автомобиля. В целях безопасности он препятствует запуску стартера и, соответственно, двигателя, когда рычаг переключения передач не стоит в положении Р (паркинг) или N (нейтраль). Данный переключатель также используется для включения задних фонарей автомобиля, свидетельствующих о его торможении.

2) Парковочный механизм (parking mechanism).

Парковочный механизм механически блокирует АКП в целях предотвращения скатывания автомобиля при его парковке.
Принцип действия.
При установке рычага переключения передач в положение Р ручной вал (manual shaft) и пластина (plate), поворачиваясь в направлении стрелки, передвигают шток (rod) блокировки через вспомогательный рычаг (parking assist lever) в направлении, показанном на рис. 34. Шток воздействует на кулачок (cam), который толкает парковочный упор (parking pawl) вверх и упор входит в зацепление с парковочной шестерней (parking gear) АКП.
Во всех других положениях рычага переключения передач, кроме Р, парковочный упор удерживается от зацепления с парковочной шестерней возвратной пружиной (return spring).

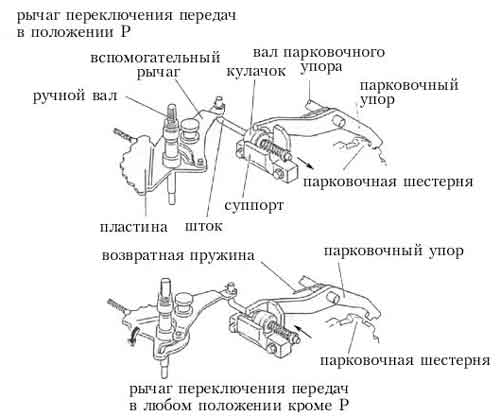

Рис. 34. Парковочный механизм.

9. Особенности автоматической трансмиссии с электронными средствами управления и контроля (ЭУ - трансмиссия).

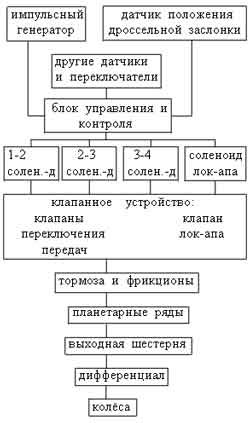

Общая схема автоматической трансмиссии с электронными средствами управления и контроля приведена на рис. 35.

Рис. 35. Схема электронноуправляемой автоматической трансмисси.

Основные различия между гидравлически- и электронноуправляемыми трансмиссиями приведены ниже:

Операция Электронноуправляемая трансмиссия Гидравлически управляемая трансмиссия
Определение скорости автомобиля Величина скорости автомобиля преобразуется в электрические сигналы импульсным генератором. Скорости автомобиля соответствует определённое давление, создаваемое центробежным регулятором.
Определение степени открытия дроссельного клапана Степень открытия дроссельного клапана определяет датчик положения дроссельной заслонки двигателя Степени открытия дроссельного клапана соответствует давление, создаваемое этим клапаном
Переключение передач Блок управления и контроля определяет необходимость в переключении передач на основе электрических сигналов, поступающих от импульсного генератора, датчика положения дроссельной заслонки двигателя и т. д. Для осуществления переключения электрические сигналы из блока посылаются на различные соленоиды. Клапаны переключения передач приводятся в действие совокупностью различных значений давления масла в гидравлической системе трансмиссии (линейного, давления дроссельного клапана, давления центробежного регулятора).

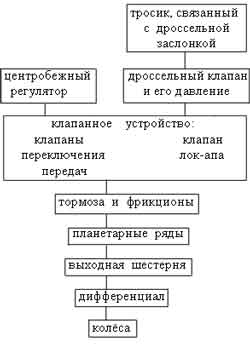

Общая схема действия скорость нагрузка
автомобиля двигателя

скорость нагрузка
автомобиля двигателя

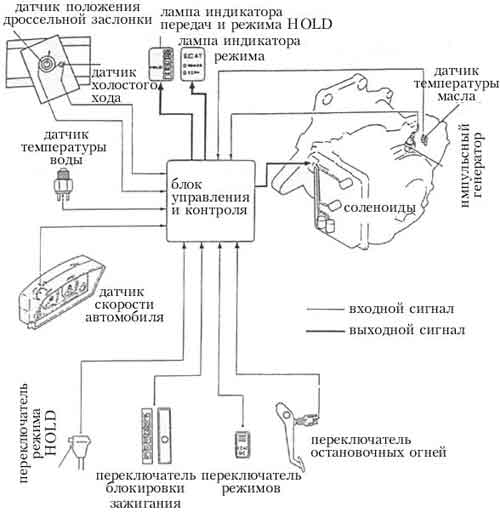

ЭУ- трансмиссия может работать в 3-х режимах: ECONOMY, POWER и HOLD, которые выбираются водителем (рис.36). Работа такой трансмиссии контролируется электронным блоком управления и контроля (компьютером, другими словами) и различными датчиками (см. рис.35).

Рис. 36. Переключатели режимов работы ЭУ-трансмиссии.

Режим ECONOMY.
В этом режиме время переключения передач выбирается оптимальным с целью обеспечения более экономичного режима вождения

Режим POWER.
В этом режиме время переключения передач затянуто с целью обеспечения скорейшего разгона автомобиля.

Режим HOLD.
В этом режиме при рычаге переключения передач, установленном в положение D, в трансмиссии постоянно включена 3-я передача (переключается на 2-ю при скорости автомобиля меньше, чем 20 км/ч). Соответственно, при рычаге переключения передач, установленном в положение 2, постоянно включена 2-я передача, в положение 1 - 1-я передача. Такая особенность ЭУ- трансмиссии полезна тем, что позволяет применять торможение двигателем при спусках с уклонов. Режим HOLD автоматически отключается при выключении зажигания автомобиля.

Основные электронные средства управления и контроля в ЭУ-трансмиссии.

1) Импульсный генератор.

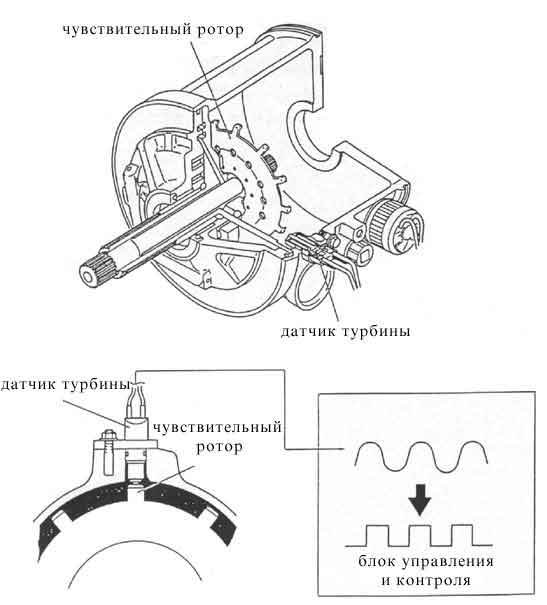

Датчик турбины с зубчатым колесом выдаёт сигнал, величина которого зависит от скорости вращения турбины в гидротрансформаторе трансмиссии (рис.37). Этот сигнал является главным в системе управления параметрами в ЭУ-трансмиссии.

Рис. 37. Импульсный генератор.

Чувствительный ротор установлен на входном валу турбины ГТ и имеет несколько выступов на своей рабочей поверхности. При вращении ротора в момент прохода каждого выступа над датчиком турбины датчик выдаёт в электронный блок управления и контроля импульсный сигнал. Блок по частоте следования импульсов определяет скорость вращения турбины ГТ.

2) Датчик положения дроссельной заслонки.
Датчик представляет собой переменный резистор. Он состоит из рычага, установленного соосно дроссельной заслонке, и переменного резистора для определения степени открытия дроссельной заслонки (рис.38). Сигнал, пропорциональный степени открытия дроссельной заслонки двигателя, посылается в электронный блок управления и контроля. Данный датчик является также датчиком электронной системы впрыска топлива.

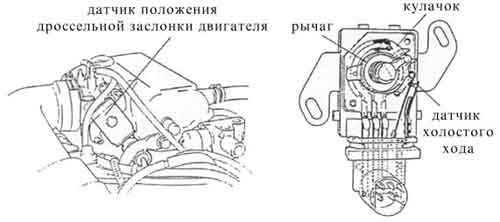

Рис. 38.

Переключение передач и блокировка (lock-up) ГТ в ЭУ-трансмиссии основываются на электрических сигналах, поступающих в электронный блок управления и контроля от импульсного генератора и датчика положения дроссельной заслонки.
Датчик холостого хода.
Датчик холостого хода в датчике положения дроссельной заслонки (рис.38) включается, когда дроссельная заслонка двигателя полностью закрыта. Во всех остальных её положениях этот датчик выключен. Датчик также используется как ограничитель хода дроссельной заслонки. Сигналы от датчика посылаются в электронный блок управления и контроля.

3) Соленоид.
Принцип действия.

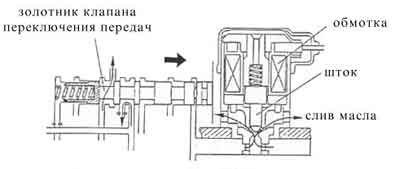

Когда напряжение подаётся на обмотку соленоида, шток соленоида поднимается вверх и открывает канал для слива масла (рис. 39б). Масло, воздействующее на клапан переключения передач АКП, сливается и золотник клапана под действием пружины перемещается вправо, изменяя направление потоков масла, которые включают (выключают) соответствующие тормоза и фрикционы АКП.

Рис. 39б. Соленоид включен.

Когда напряжение на обмотке соленоида отсутствует, шток соленоида перекрывает канал для слива масла (рис.39а). Давление масла, воздействующее на клапан переключения передачи, преодолевает давление пружины и заставляет золотник клапана перемещаться влево.

Рис. 39а. Соленоид выключен.

Существуют также соленоиды, в которых применяется обратная вышеописанной схема их открытия и закрытия, то есть при подаче напряжения на обмотку соленоида канал для слива масла закрывается, а при обесточивании соленоида - канал открывается.
